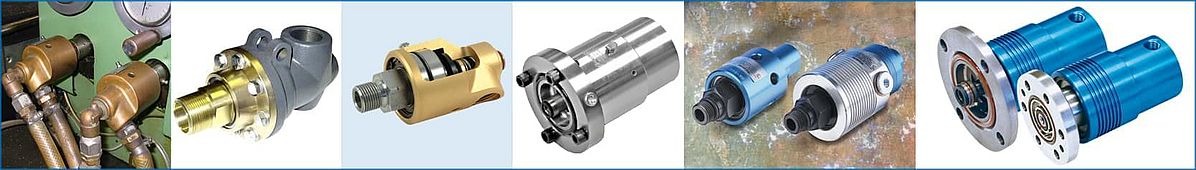

Rotační přívody DEUBLIN

Některými zákazníky používané názvy rotační spojka, rotační průchodka, rotační hlava, parní hlava, otočný kloub, rotoblok a podobně znamenají komponenty, které jsou používány v nejrůznějších průmyslových oblastech,všude tam kde je nutno do rotujících částí strojů - např. do válců, hřídelí nebo vřeten přiváděta v nich dále vést vodu, páru, olej, chladiva a maziva, brzdové kapaliny, nebo jiná média.

Jádrem rotačního přívodu je kombinace těsnicích kroužků. Proto jim je věnována zvláštní pozornost.Povrchy kluzných kroužků z tvrzené nástrojové oceli, karbon grafitu, bronzu, keramiky, tvrdokovu nebo karbidu křemíku jsou velmi jemně lapovány.

Přívody

Jednokanálové	Dvoukanálové	Tříkanálové	Čtyřkanálové

Elektrické kroužkové sběrače SRC a SRD

Elektrické kroužkové sběrače SRC a SRD odpovídají náročným požadavkům současnosti

Moderní procesy balení vyžadují, aby stroje vykazovaly větší výkonnost a produktivitu. V rámci těchto zvýšených požadavků na stroje je potřebné větší množství dat a jejich spolehlivější obousměrný přenos při stále vyšších rychlostech (až 100 Mbps). Kluzné kroužky SRC a SRD společnosti Deublin jsou zkonstruovány tak, aby minimalizovaly jemné nečistoty, které jsou kritické pro integritu přenosu dat, a aby chránily před zvýšeným vlivem elektromagnetického rušení (EMI), které působí v mnoha výrobních prostředích.

Kombinace s rotačními spojkami pro tekutá média

Jako přední světový výrobce rotačních přívodů tekutých médií je společnost Deublin rovněž schopna kombinovat elektrické sběrné kroužky se spojkami pro tekutá média, které navíc umožňují průchod vzduchu, hydraulické kapaliny, vody a dalších tekutých médií jedním nebo několika kanály.

Rotační přívody na vodu do 120 °C, páru a horké oleje do do 230 °C

modely vhodné pro chladicí vodu, páru, temperující vodu nebo teplonosné oleje pro vyhřívání válců například v linkách pro zpracování plastů.
světlosti od 10 mm do 125 mm
jednocestné přívody, dvoukanálová provedení pro jednostranné osazení otáčející se části stroje (přívod/odvod jedním rotačním přívodem).
tlaky do 50 bar dle modelu.
teploty do 120°C / 160°C pro speciální modely/ 185°C pro páru/230°C pro oleje.

Rotační přívody na vzduch a hydrauliku

samonosné, nebo montované do hřídele
pro standardní i vysokotlaké aplikace
jedno až čtyřcestné provedení

Rotační přívody pro vysokotlakou hydrauliku

přívody jsou založeny na hydrostatickém systému těsnění a kontrolovanou lekáží, což zajistí trvalé mazání těsnicích ploch a přispívá životnosti
k dispozici jsou jedno i vícekanálové modely pro tlaky dle modelu až do 250 bar, modely s centrálním průchozím otvorem pro technologii senzorů nebo pro připojení elektrického sběrného kolektoru.

Rotační přívody na chladicí směsi pro obráběcí vřetena

Deublin několik různých technologií těsnění s cílem poskytnout nejlepší řešení pro každou aplikaci obrábění. Základní je technologie uzavřenéhotěsnění – těsnění je stále ve stálém kontaktu ať už je pod tlakem chladicí směsi nebo bez tlaku.Další inovativní technologie těsnění podporují různé kombinace zatížení kombinující použití různých médií: kapalina,olejová mlha – minimální mazání, až po možný trvalý běh se suchým tlakovým vzduchem. Tyto technologie umožňují konstruktérovi stroje kompletní kontrolu nad výrobním procesem.

modely montované za rotor s centrovacím osazením
modely vestavné montované za těleso
kompletně vestavné modely bezložiskové uložené v konstrukčních částech vřetene.
otáčky dle modelu od 12 000 do 50 000 to/min
tlaky 30 – 210 bar dle modelu a kombinace s otáčkami

Rotační přívody na vodu v zařízeních pro kontilití

specializované modely pro vodní chlazení ve zařízeních kontilití v ocelářském průmyslu
přívody lze použít opakovaně při plánovaných opravách. Životnost lze prodloužit použitím opravárenské sady, což může přinést významnou dlouhodobou úsporu nákladů.

Rotační a otočné klouby

DEUBLIN otočné klouby umožní 360 ° pohyb mezi potrubními prvky v jedné nebo více rovinách pro dopravu nebo přenos širokého rozsah tekutin, včetně oleje, vody, vzduchu, plynů a chemikálií.
K dispozici ve třech provedeních: se závitem, svařované a přírubové, aby vyhovovaly potřebám vaší aplikace.

Speciální modely jako zákaznická provedení

vícekanálové modely dle zadání zákazníka, skládané ze segmentů
přívody pro montáž vně hřídele
modely 7- 10 kanálů pro stlačený vzduch, olej
kombinace různých médií např. kanály pro vodu, vzduch, hélium

Společnost DEUBLIN využívá technologie vyváženého mechanického těsnění. Pomocí definovaného vyvážení sil se mezi těsnicími plochamitrvale nachází mazající médium, což vede k dosažení maximální životnosti následkem minimalizace tření. Pro dosažení těsnostiv beztlakém systému je plovoucí těsnicí kroužek tlačen silou pružiny proti rotoru.

Správná kombinace těsnění vhodná pro dané médium zaručuje maximální životnost pro konkrétní případ použití.
Trh však požaduje další výrobky s ještě delšími dobami životnosti při ještě extrémnějších parametrech.Kromě nového vývoje a stálého zlepšování stávajících výrobků tento požadavek splňují především kombinacekluzných kroužků odolné proti opotřebení. DEUBLIN nabízí tyto kombinace těsnění pod označením E.L.S. (Extended Life Sealing – extra dlouhá životnost).
